[iOS - swift] CAGradientLayer, layer.mask (+ 텍스트 gradient fade out 처리)

세로 그라데이션 효과

가로 그라데이션 효과

대각선 그라데이션

CAGradientLayer이란?

• layer에 색 그라데이션을 입히는데 사용되는 객체
• 주로 UIView나 UILabel의 text에 그라데이션을 입히는데 사용

CAGradientLayer 사용 방법

• 객체 생성 후 frame 설정: frame은 적용될 view의 bounds로 설정

let gradientLayer = CAGradientLayer()
gradientLayer.frame = myView.bounds

• 그라데이션에 들어갈 색상 추가(처음 ~ 마지막 순서대로 기입): 타입은 [CGColor] 타입

gradientLayer.colors = [UIColor.orange.cgColor, UIColor.red.cgColor]

• gradientLayer의 속성을 모두 지정하였으므로 (적용될뷰.layer.addSublayer)로 layer 적용

myView.layer.addSublayer(gradientLayer)

• 전체 코드

let gradientLayer = CAGradientLayer()
gradientLayer.frame = myView.bounds
gradientLayer.colors = [UIColor.orange.cgColor, UIColor.red.cgColor]
myView.layer.addSublayer(gradientLayer)

CAGradientLayer의 속성

• 위의 예제는 색상을 균일하게 등분하여 orange와 red를 5:5로 그라데이션 효과를 적용
• locations속성: 0~1사이의 값을 순서대로 그라데이션이 종료되는 구간을 기입 (디폴트는 세로로 진행)
  - 반드시 오름차순으로 기입

let gradientLayer = CAGradientLayer()
gradientLayer.frame = myView.bounds
gradientLayer.colors = [UIColor.orange.cgColor, UIColor.red.cgColor]
gradientLayer.locations = [0.7] // <- 추가
myView.layer.addSublayer(gradientLayer)

orange색상이 0.7까지 적용

gradientLayer.locations = [0.3]

orange색상이 0.3까지 적용

gradientLayer.colors = [UIColor.orange.cgColor, UIColor.red.cgColor, UIColor.black.cgColor]
gradientLayer.locations = [0.3, 0.6]

0.3까지는 orange, 0.6까지는 red, 나머지 black

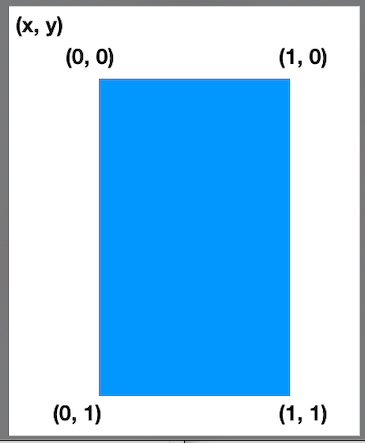

• startPoint, endPoint 속성: 가로 또는 다양한 방향으로 그라데이션을 적용하고 싶은 경우 사용
  - startPoint와 endPoint는 방향을 의미: ex) 가로로 적용하고 싶은 경우에 (0, 0.5) -> (1, 0.5)로 지정

// 가로 그라데이션

let gradientLayer = CAGradientLayer()
gradientLayer.frame = myView.bounds
gradientLayer.colors = [UIColor.orange.cgColor, UIColor.red.cgColor, UIColor.black.cgColor]
gradientLayer.startPoint = CGPoint(x: 0, y: 0.5) // <- 추가
gradientLayer.endPoint = CGPoint(x: 1, y: 0.5) // <- 추가
myView.layer.addSublayer(gradientLayer)

가로 그라데이션 효과

// 대각선 그라데이션

gradientLayer.startPoint = CGPoint(x: 0, y: 0)
gradientLayer.endPoint = CGPoint(x: 1, y: 1)

텍스트에 그라데이션을 넣어서 텍스트 gradient fade out 처리 구현

• UIView의 layer.mask 속성: 텍스트에도 동일하게 CAGradientLayer()를 사용하면 되지만, 뷰가 아닌 글자에만 그라데이션을 입힐 경우 사용
• layer.mask속성을 사용하지 않을 경우 아래처럼 view자체에 그라데이션이 덮어지는 현상 발생

let gradientLayer = CAGradientLayer()
gradientLayer.frame = myLabel.bounds
gradientLayer.colors = [UIColor.orange.cgColor, UIColor.red.cgColor, UIColor.black.cgColor]
gradientLayer.startPoint = CGPoint(x: 0, y: 0.5)
gradientLayer.endPoint = CGPoint(x: 1, y: 0.5)
myLabel.layer.addSublayer(gradientLayer)

텍스트가 가려진 경우

• layer.mask속성을 사용하여 gradient fade out 적용

extension UILabel {
    func fadeOutTail() {
        let gradientLayer = CAGradientLayer()
        gradientLayer.frame = bounds
        gradientLayer.colors = [textColor.cgColor, UIColor.clear.cgColor]
        gradientLayer.startPoint = CGPoint(x: 0.95, y: 0.5)
        gradientLayer.endPoint = CGPoint(x: 1.0, y: 0.5)
        layer.mask = gradientLayer
    }
}

tail부분 그라데이션 효과 적용

• 텍스트에서는 black, clear 컬러를 제외한 다른 컬러에서는 그라데이션이 적용이 안되는 경우가 존재하므로, image를 만들어 color로 표현해 주어야 가능
  - UIGraphicsBeginImageContextOptions 관련 개념 참고: ios-development.tistory.com/manage/posts/

func gradientLayer(bounds : CGRect) -> CAGradientLayer{
    let gradient = CAGradientLayer()
    gradient.frame = bounds
    gradient.colors = [UIColor.orange.cgColor, UIColor.red.cgColor]
    gradient.startPoint = CGPoint(x: 0.0, y: 0.5)
    gradient.endPoint = CGPoint(x: 1.0, y: 0.5)
    return gradient
}

func gradientColor(gradientLayer :CAGradientLayer) -> UIColor? {
    UIGraphicsBeginImageContextWithOptions(gradientLayer.bounds.size, false, 0.0)
    gradientLayer.render(in: UIGraphicsGetCurrentContext()!)
    let image = UIGraphicsGetImageFromCurrentImageContext()
    UIGraphicsEndImageContext()
    return UIColor(patternImage: image!)
}

let gradient = gradientLayer(bounds: myLabel.bounds)
myLabel.textColor = gradientColor(gradientLayer: gradient)

텍스트에 그라데이션 적용

* 참고

- developer.apple.com/documentation/quartzcore/cagradientlayer
