[iOS - Swift] CALayer, mask 개념 (UIView와 CALayer의 차이, 뷰 자르기) 본문
iOS 응용 (swift)
[iOS - Swift] CALayer, mask 개념 (UIView와 CALayer의 차이, 뷰 자르기)
jake-kim 2022. 11. 28. 22:07UIView와 CALayer 차이
* CA: Core Animation
- CALayer는 UIKit보다 한 단계 낮은 수준의 인터페이스를 제공하여, UIKit보다 많은 기능을 제공하지만 몇 가지 기능에 대해서 직접 구현 필요
- OpenGL은 GPU에서 2D, 3D 그래픽을 렌더링하는데 사용되는 저수준 API로 iOS Graphic Hardware(Core Graphic)에 해당
- UIView는 CALayer의 wrapper 역할
- Core Animation는 저수준 api이고, UIKit은 고수준 api
CA의 특성
- Core Animation은 별도의 쓰레드에서 GPU를 사용해 UI를 직접 렌더링
- UIView와 달리 Responder가 없어, 유저 인터렉션 기능은 직접 구현 및 설정 필요
- Core Animation으로 작성된 코드는 iOS, Mac 두 플랫폼에서 똑같이 동작 (UIKit - Mobile, AppKit - Mac)

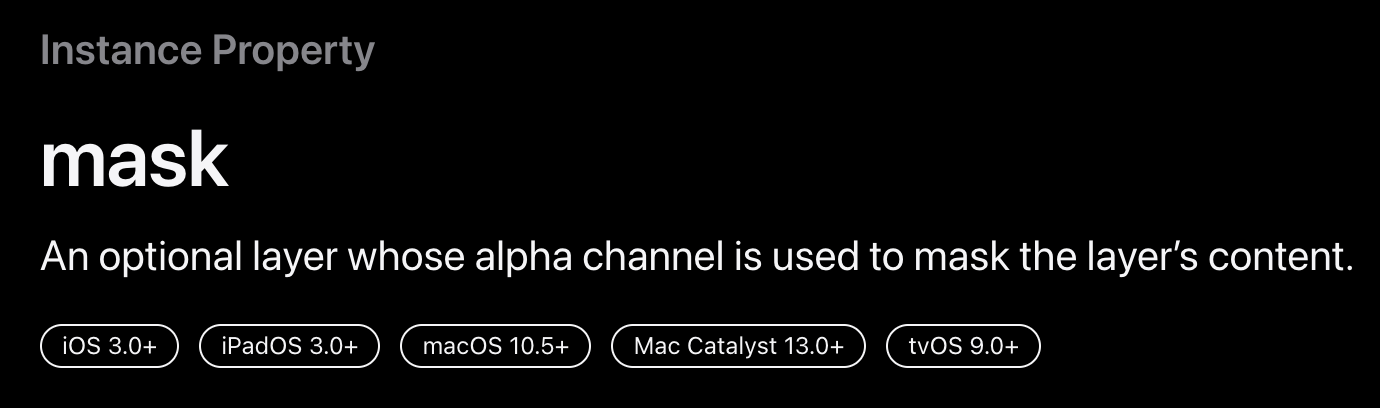

CALayer의 mask 속성
- layer의 일부분을 alpha=0으로 만드는 것
- mask에 CALayer 타입을 넣으면 그 CALayer에 해당되는 부분의 alpha값이 0이되는 것
- 뷰의 일부분을 자를 수 있는 기능
var mask: CALayer? { get set }
CALayer의 mask를 이용하여 뷰 일부분 자르기

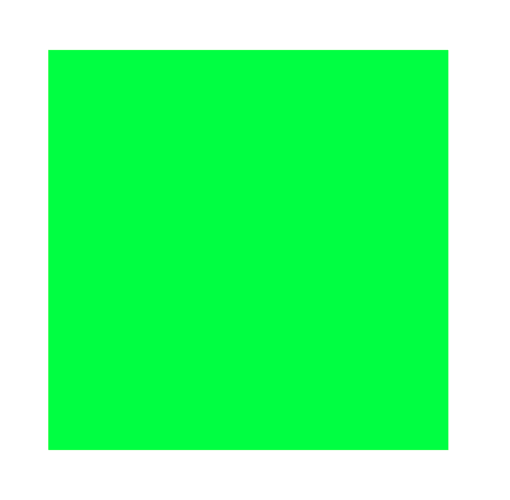

- 예제에 사용할 사각형 형태의 뷰 준비
private let myView: UIView = {
let view = UIView()
view.backgroundColor = .green
view.translatesAutoresizingMaskIntoConstraints = false
return view
}()
override func viewDidLoad() {
super.viewDidLoad()
view.addSubview(myView)
NSLayoutConstraint.activate([
myView.centerXAnchor.constraint(equalTo: view.centerXAnchor),
myView.centerYAnchor.constraint(equalTo: view.centerYAnchor),
myView.widthAnchor.constraint(equalToConstant: 200),
myView.heightAnchor.constraint(equalToConstant: 200)
])
}

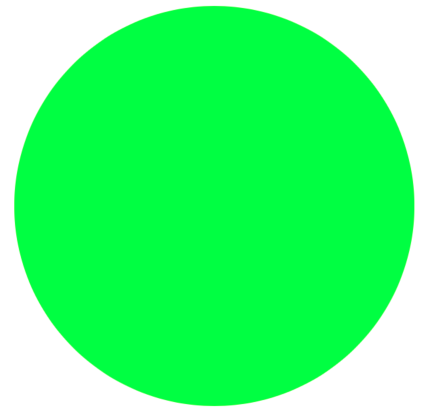

- 테두리를 마스킹하여 원 만들기
- 위 초록색 뷰의 layer.mask에 바깥 layer를 생성해서 주입해주면 테두리가 잘리므로 computed property로 CALayer 구현
- computed property로 구현하는 이유는, 뷰가 런타임 시점에 bounds 값이 정해지므로 이 값을 layoutSubviews() 메소드에서 사용하기 위함
- CALayer의 서브클래스인 CAShapeLayer를 사용하면 구현이 편리
- UIBezierPath로 바깥 원 경로 획득
- 위 초록색 뷰의 layer.mask에 바깥 layer를 생성해서 주입해주면 테두리가 잘리므로 computed property로 CALayer 구현
private var circleLayer: CALayer {
let layer = CAShapeLayer()
layer.path = UIBezierPath(ovalIn: myView.bounds).cgPath
return layer
}
override func viewDidLayoutSubviews() {
super.viewDidLayoutSubviews()
myView.layer.mask = circleLayer
}
(완성)

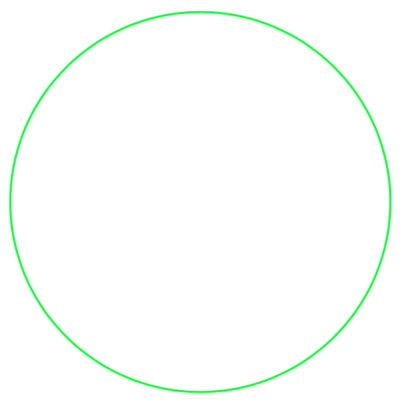

- 테두리만 남기기 (= 뷰 안에 마스킹)
- 마찬가지로 런타임 시점, layoutSubviews()에서 호출되어야 myView이 bounds를 구할 수 있으므로 computed property 사용
- UIBezierPath(roundedRect:cornerRadius)를 사용하여 구현
private var borderLayer: CALayer {
let layer = CAShapeLayer()
layer.path = UIBezierPath(
roundedRect: myView.bounds.insetBy(dx: 5, dy: 5),
cornerRadius: myView.bounds.height / 2
).cgPath
layer.fillColor = UIColor.clear.cgColor
layer.strokeColor = UIColor.green.cgColor
return layer
}
override func viewDidLayoutSubviews() {
super.viewDidLayoutSubviews()
// myView.layer.mask = circleLayer
myView.layer.mask = borderLayer
}
(완성)
* 전체 코드: https://github.com/JK0369/ExCALayer
* 참고
https://medium.com/@fassko/uiview-vs-calayer-b55d932ff1f5
https://developer.apple.com/documentation/quartzcore/calayer/1410861-mask
