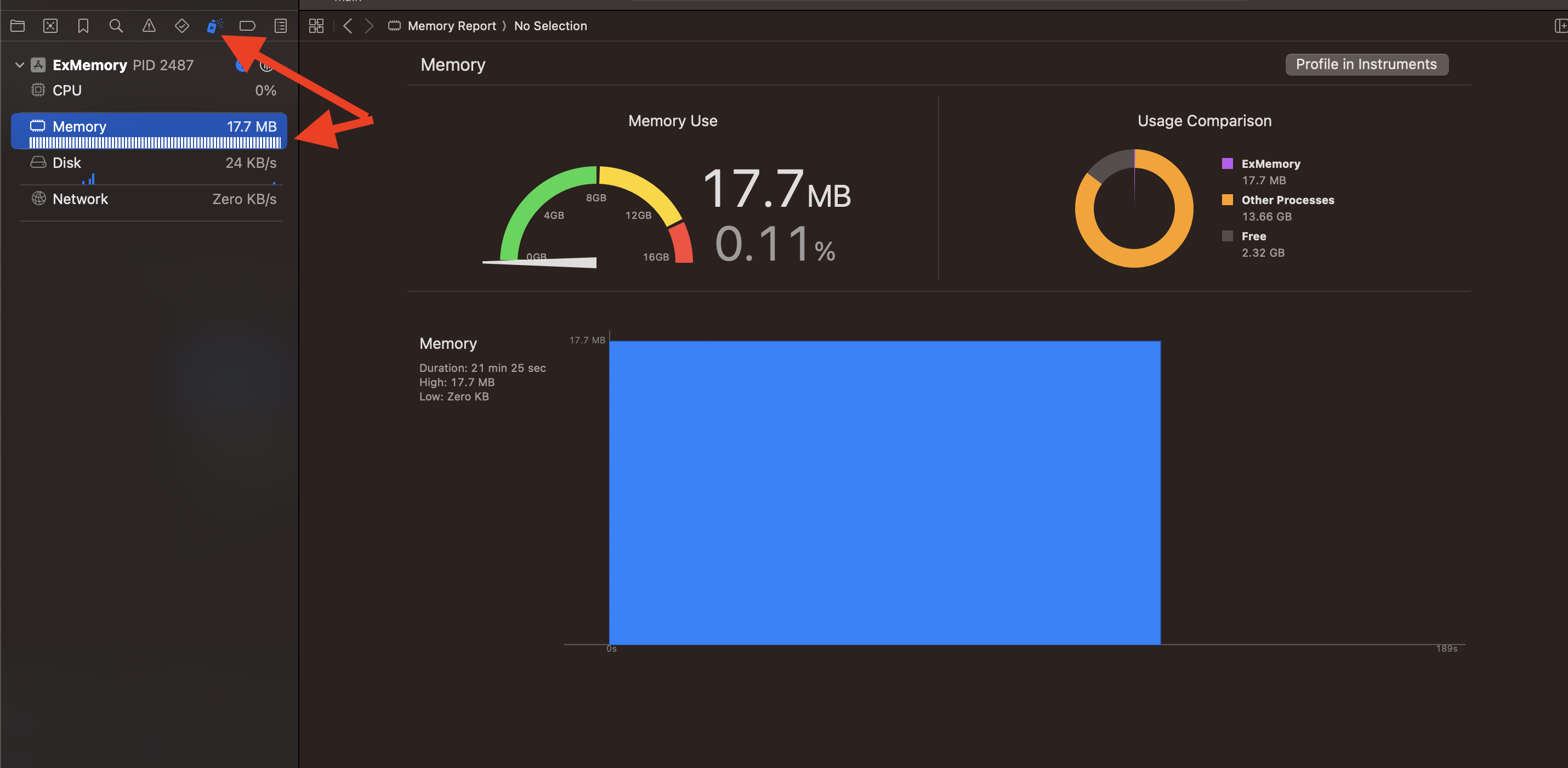

메모리 프로파일링 툴 - Xcode memory guage

• 앱 실행 > Xcode > 7번째 탭 (xcode 15기준)
  • 이 방법은 비추천: WWDC2018의 내용에 따르면 Xcode에서 앱을 실행하면 더 많은 메모리를 소비하여 정확한 측정이 어려

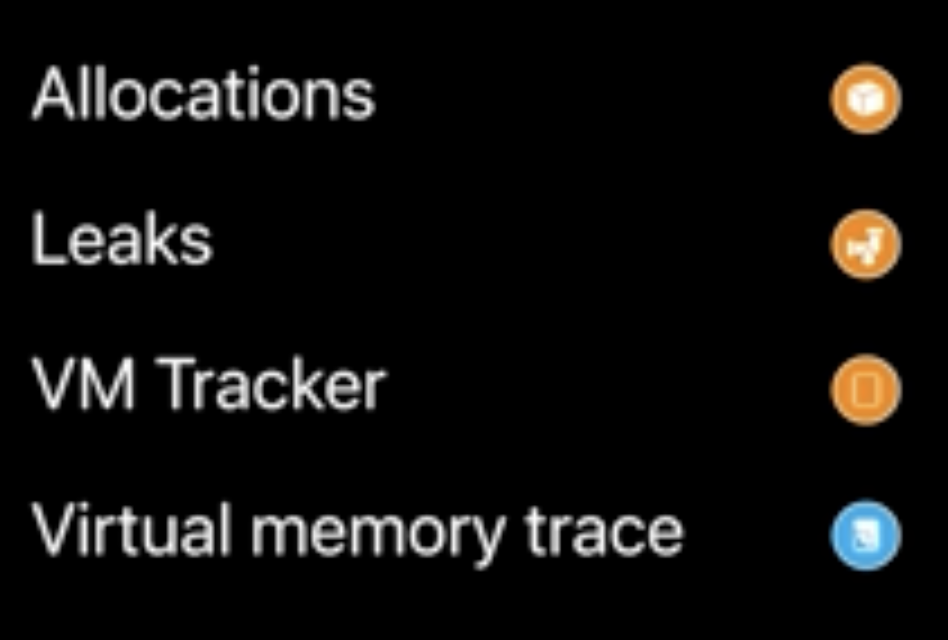

 메모리 프로파일링 툴 - Imstrument

• Allocation: 앱에서 수행된 힙 할당을 프로파일링
• Leaks: 시간이 지남에 따라 프로세스에서 메모리 누수를 확인
• VM Tracker: dirty, swapped, resident 트랙으로 나누어서 보여줌 (아래에서 계속)
  • (compressed memory 개념은 이전 포스팅 글 참고)
• Virtual memory trace: 앱과 관련된 가상 메모리 시스템의 성능을 확인 (아래에서 계속)

VM Tracker을 이용한 메모리 프로파일링

• Instrument 실행 (cmd + I 단축키로 실행)

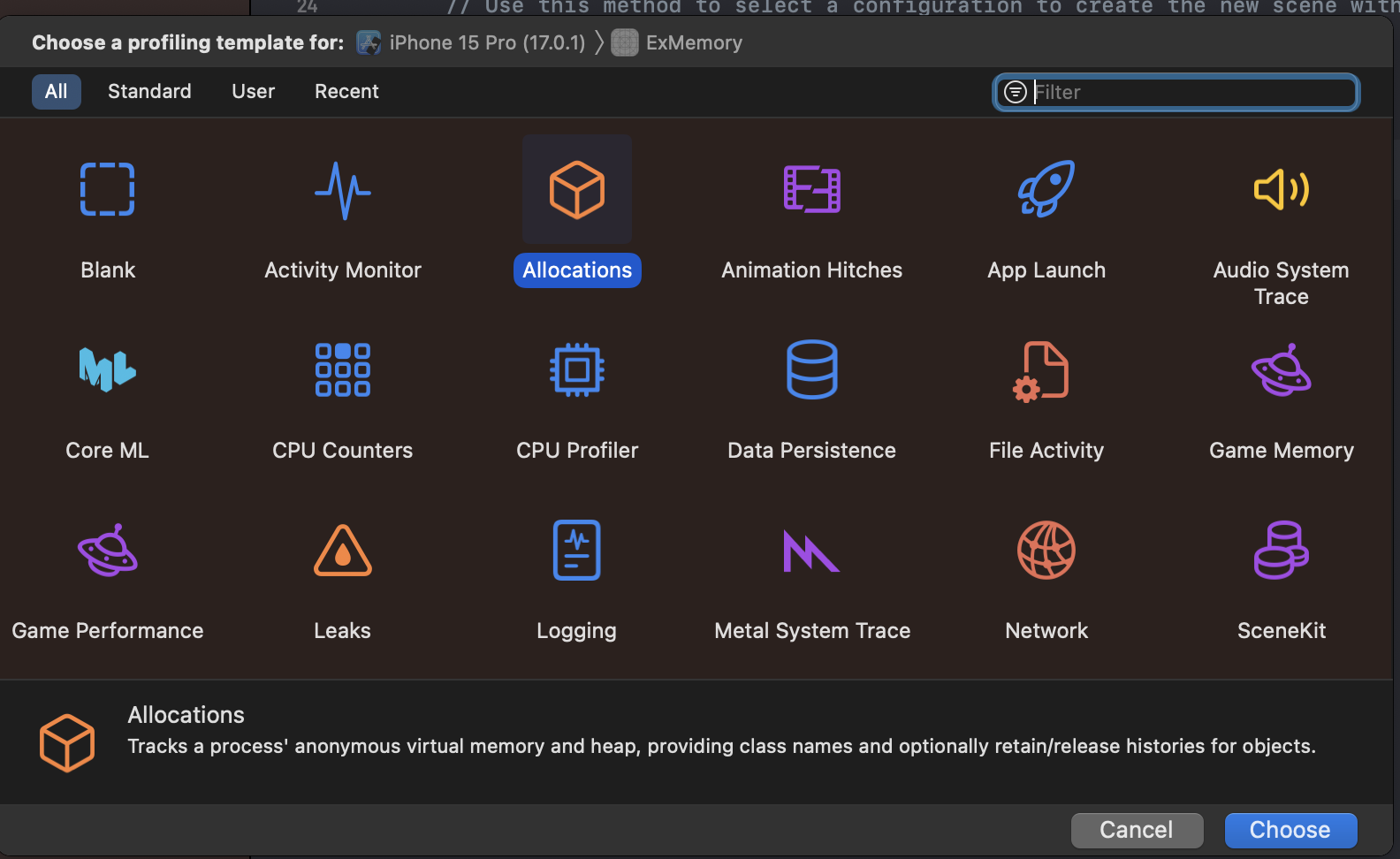

  • Allocations 클릭

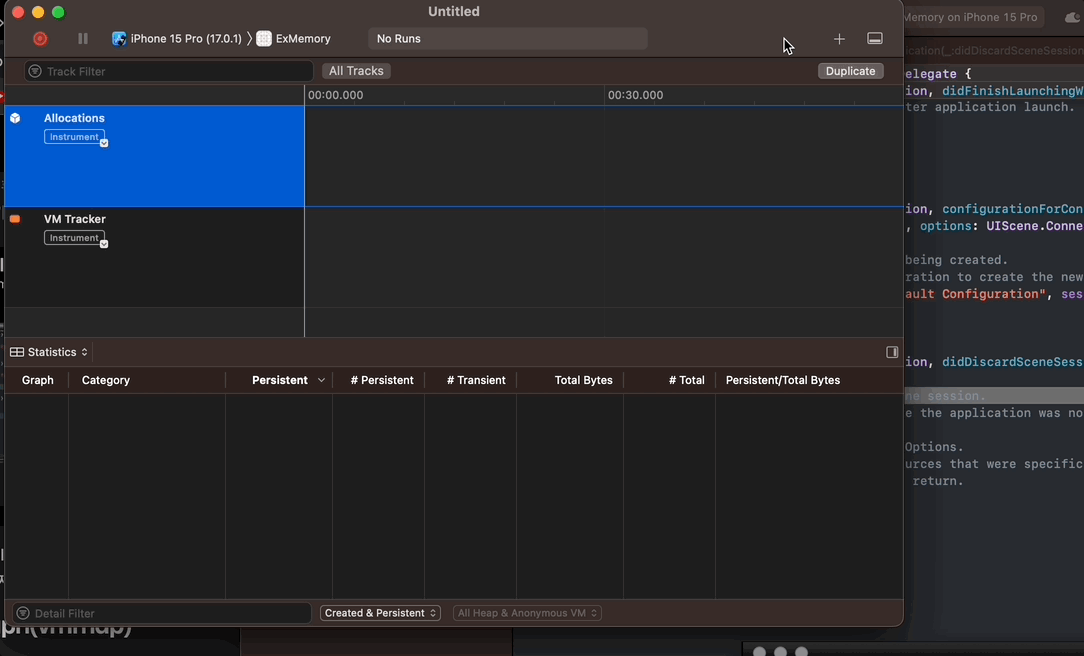

• 아래화면 등장

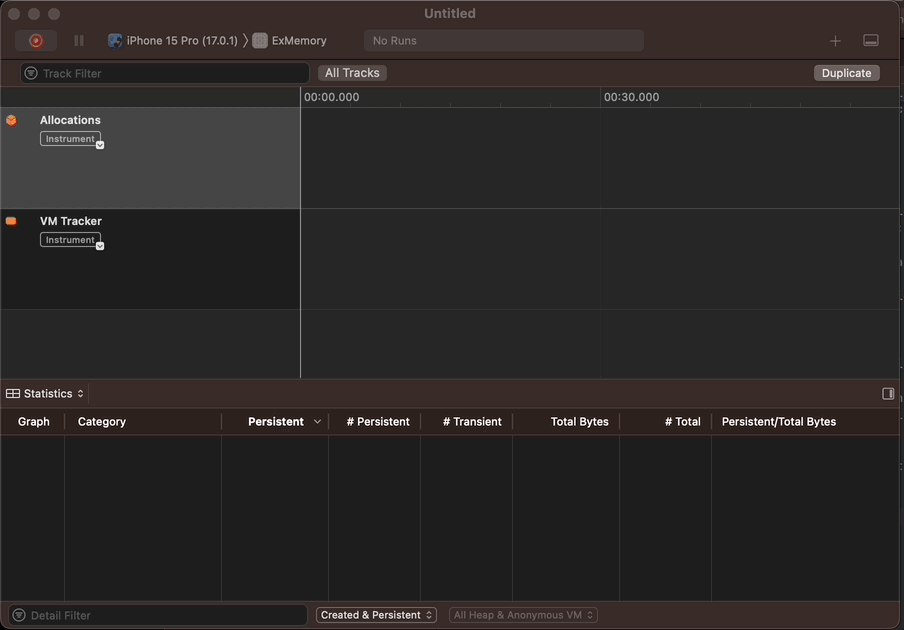

• 녹화 버튼을 눌러서 프로파일링 시작

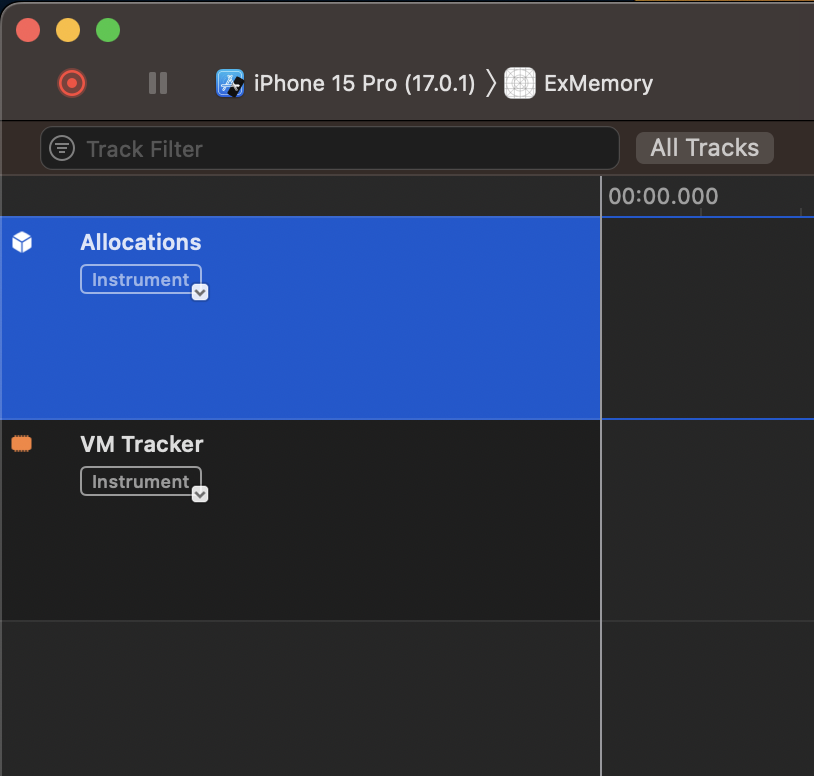

• 2가지 트랙이 존재
  • Allocations: 앱에서 수행된 힙 할당된 내용
  • VM Tracker: dirty, swapped, resident 트랙으로 나누어서 보여줌
• memory size 3가지 개념
  • dirty size: 현재 메모리에 적재된 페이지 중에서 수정된 데이터의 크기
  • swapped size: 메모리에 적재된 페이지 중에서 스왑된(디스크로 이동된) 페이지의 크기
  • resident size: 현재 메모리에 상주하고 있는 페이지의 크기
• 주로 VM Tracker는 앱의 dirty size를 파악하는데 사용

Virtual memory trace을 이용한 메모리 프로파일링

• 위와 같은 메뉴 선택: instrument > Allocation > 아래 화면처럼 Instrument 창에서 + 버튼을 누른 후 Virtual Memory Trace 항목 선택

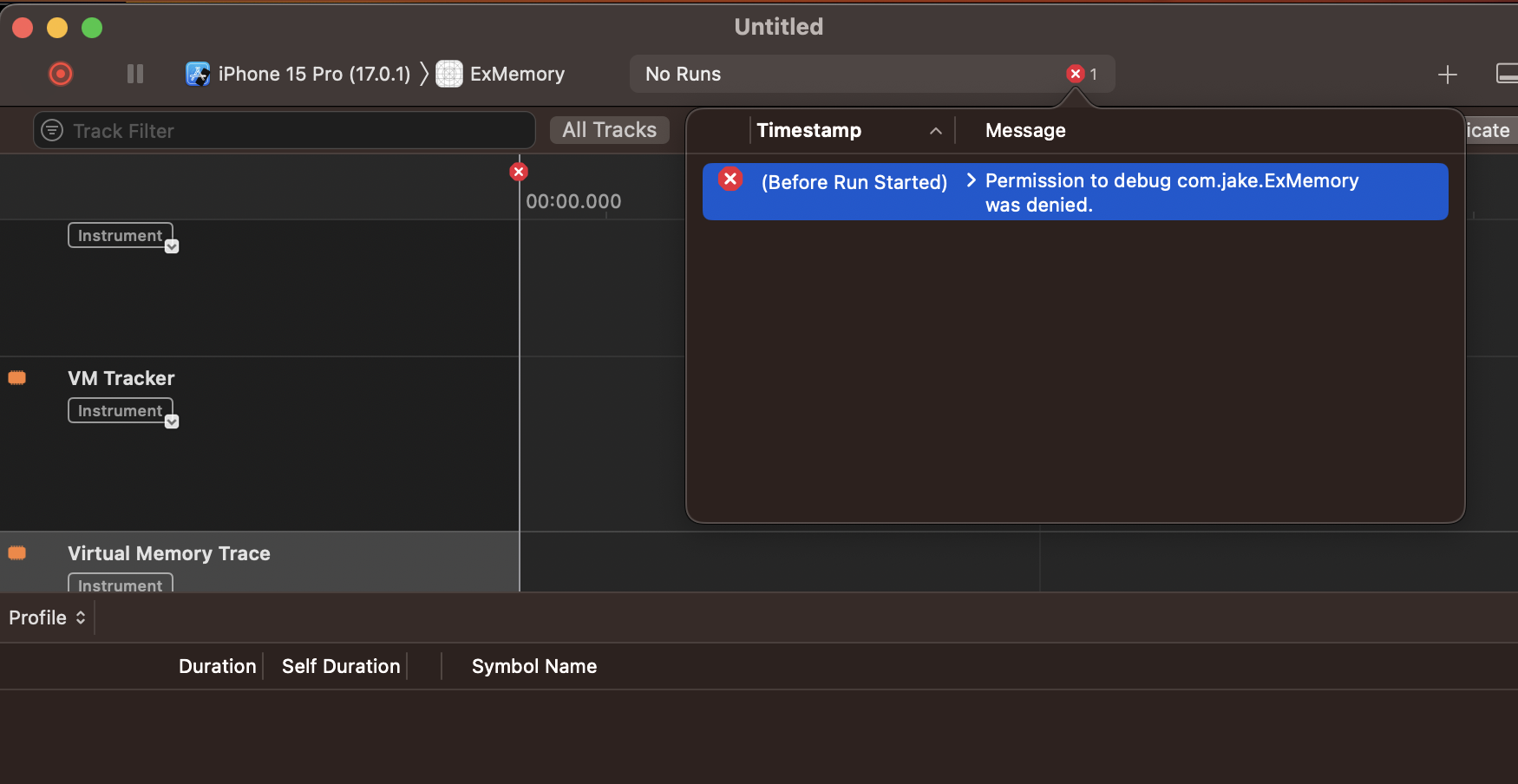

• (만약 녹화 버튼을 눌렀을 아래처럼 Permission 에러가 발생하면 다른 Xcode 프로젝트로 생성한 후 다시 실행하거나 캐시를 날리면 에러 해결이 가능)

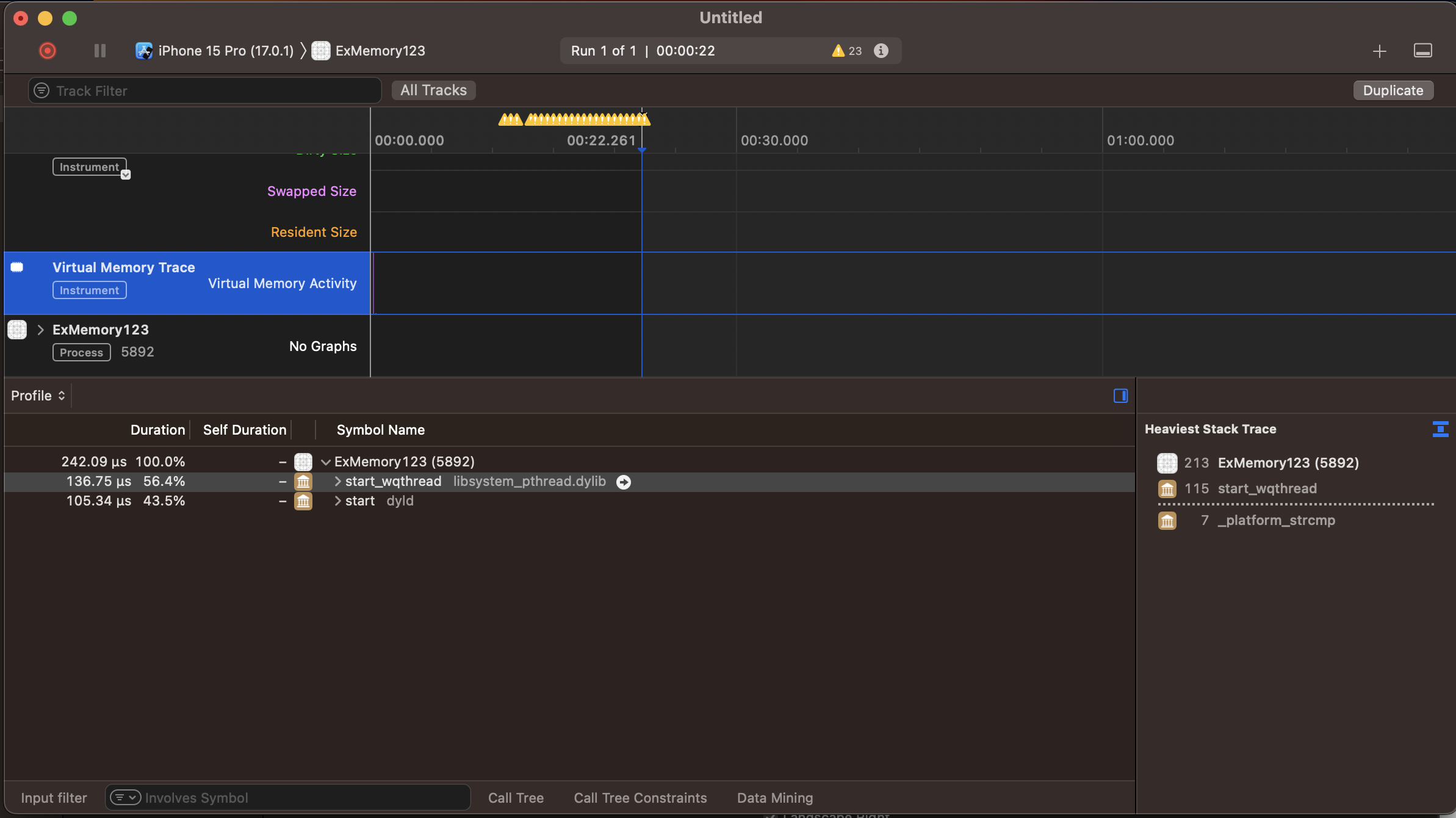

• (정상 처리되면) 아래처럼 Virtual Memory Trace 결과 확인이 가능

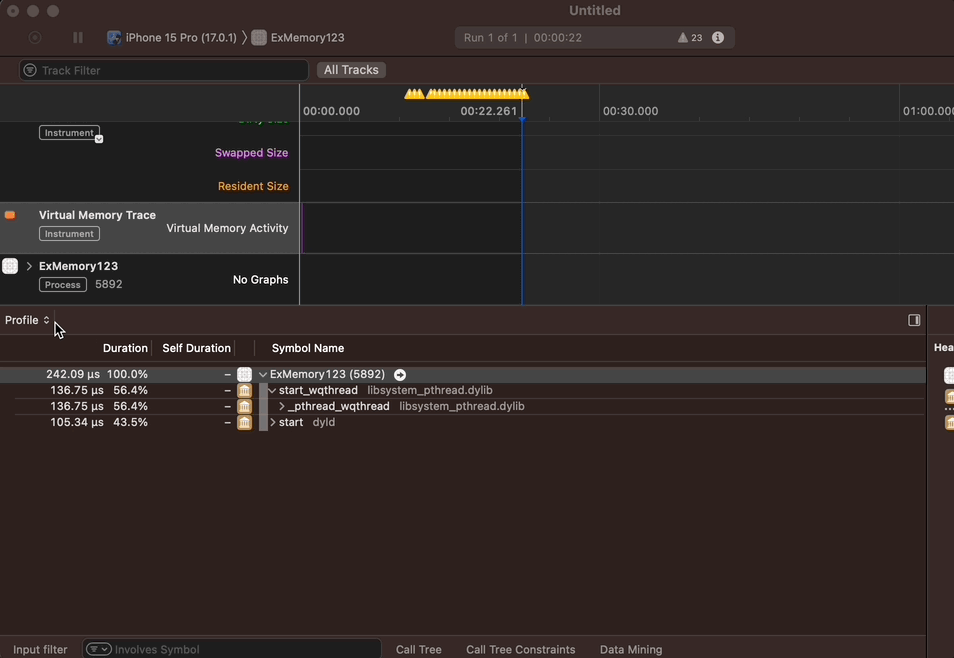

• 이곳에서 Profile 버튼을 눌러서 By Operation으로 변경

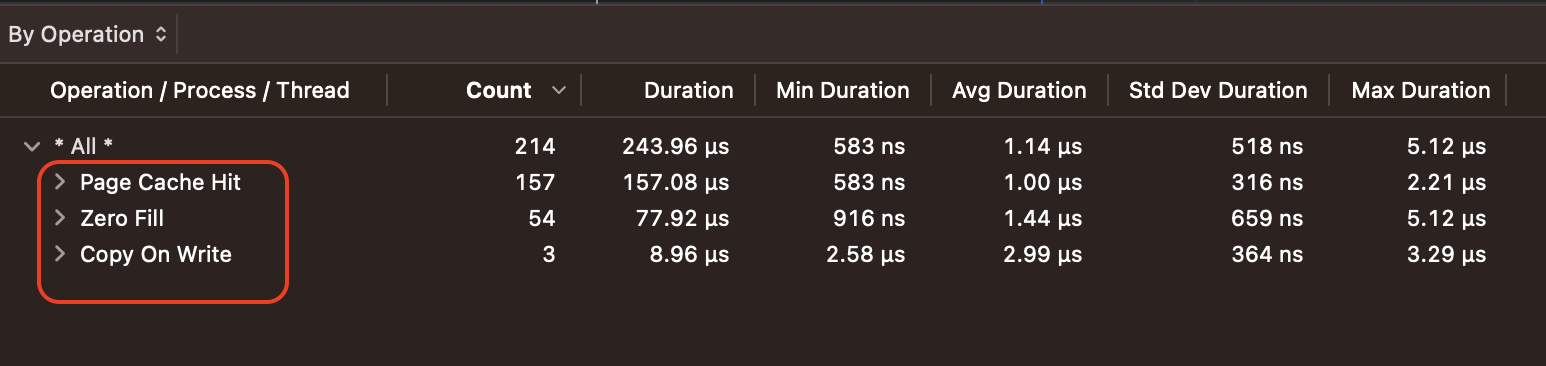

• 3가지 유용한 정보 확인이 가능
  • Page Cache Hit:  요청된 페이지가 캐시에 이미 존재하여 디스크에서 읽지 않아도 되는 횟수를 의미
    • 의미) 수치가 높을 수록 좋음 (디스크 I/O가 줄어드는 것)
  • Zero Fill: 새로 할당된 페이지의 내용을 모두 0으로 채우는 작업을 의미 (= 초기화되지 않은 데이터를 0으로 채우는 것을 의미)
    • 의미) 수치가 낮을수록 좋음 (새로운 메모리를 할당하고 초기화하는데 필요한 비용을 의미)
  • Copy On Write: 여러 프로세스가 동일한 메모리 페이지를 공유할 때, 하나의 프로세스에서 해당 페이지를 수정하면 그 페이지를 다른 프로세스와 별도의 복사본으로 만드는 작업을 의미
    • 의미) 메모리 공유를 통해 성능을 향상시키며, 동시에 메모리의 효율성을 유지
