[iOS - SwiftUI] GeometryEffect 사용 방법 (움직이는 애니메이션)

목차) SwiftUI의 기본 - 목차 링크

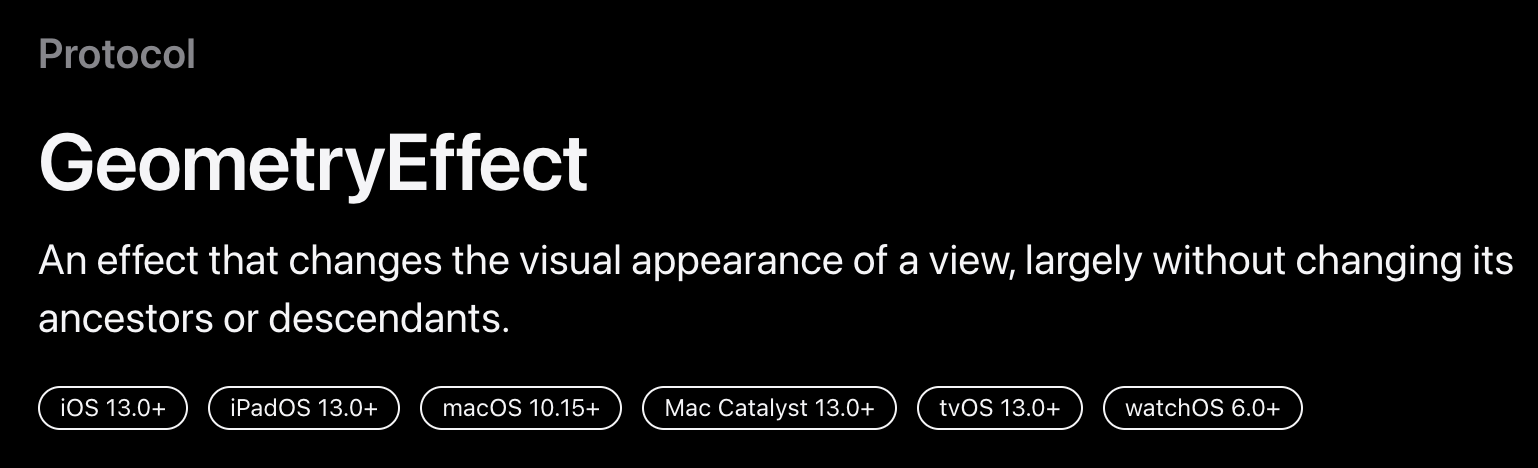

GeometryEffect 개념

https://developer.apple.com/documentation/swiftui/geometryeffect

• 위치를 변경해주는 이펙트 형태를 갖고있는 프로토콜
  • effectValue 메소드에서 CGAffineTransform과 같은 위치 관련 변환하는 코드를 넣고 리턴
  • GeometryEffect라는 프로토콜을 준수하는 struct를 만들고, 사용하는쪽에서 .modifier()와 같은 곳에 주입하여 사용
  • main thread에서 위치를 보간할때마다(=애니메이션이 적용될때마다) 계속 불리는 메소드가 effectValue

@available(iOS 13.0, macOS 10.15, tvOS 13.0, watchOS 6.0, *)
public protocol GeometryEffect : Animatable, ViewModifier where Self.Body == Never {

    /// Returns the current value of the effect.
    func effectValue(size: CGSize) -> ProjectionTransform
}

사용 방법

* 코드는 이곳을 참고

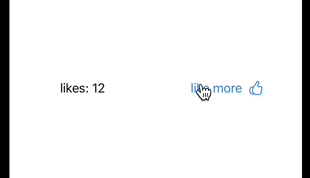

예시 코드) 버튼을 눌렀을 때 따봉 애니메이션 넣기

GeometryEffect를 이용한 따봉 애니메이션

• 사용하는쪽에서 modifier에 LikeEffect라는, GeometryEffect프로토콜을 준수하고 있는 인스턴스를 삽입하여 사용
  • LikeEffect에는 offset 인수로 likes라는 값을 삽입
  • offset에 likes가 들어갈때 LikeEffect 내부적으로는 보간
• 보간 형태
  • 0이 주입되면 0.0, 0.1, 0.2, ... 1.0
  • 1이 주입하면, 1.0, 1.1, 1.2, ... 2.0
  • 2가 주입되면, 2.0, 2.1, 2.2, ... 3.0

struct ContentView: View {
  @State var likes = 0.0

  var body: some View {
    HStack {
      Text("likes: \(Int(likes))")
        .frame(width: 150, alignment: .leading)
        .padding()
      Button(
        action: { withAnimation(.spring()) { self.likes += 1 } },
        label: {
          HStack {
            Text("like more")
            Image(systemName: "hand.thumbsup")
              .modifier(LikeEffect(offset: likes)) // <-
          }
        }
      )
    }
  }
}

• LikeEffect 구현
  • GeometryEffect 준수하고 effectValue(size:) 메소드 구현

struct LikeEffect: GeometryEffect {
  var offset: Double

  func effectValue(size: CGSize) -> ProjectionTransform {
    /// offset에 1이 들어온 경우: 0.0, 0.1, 0.2, 0.3 ... 1.0
    /// offset에 2가 들어온 경우: 1.0, 1.1, 1.2, 1.3 ... 2.0
    // TODO
  }
}

• GeometryEffect는 내부적으로 Animatable을 준수하고 있으므로, 애니메이션 효과가 동작하려면 animatableData도 구현 필요
  • Animatable, animatableData 관련 개념은 이전 포스팅 글 참고

struct LikeEffect: GeometryEffect {
  var offset: Double

  // 추가
  var animatableData: Double {
    get { offset }
    set { offset = newValue }
  }

  func effectValue(size: CGSize) -> ProjectionTransform {
    /// offset에 1이 들어온 경우: 0.0, 0.1, 0.2, 0.3 ... 1.0
    /// offset에 2가 들어온 경우: 1.0, 1.1, 1.2, 1.3 ... 2.0
    // TODO
  }
}

• effectValue 메소드 구현

  func effectValue(size: CGSize) -> ProjectionTransform {
    /// offset에 1이 들어온 경우: 0.0, 0.1, 0.2, 0.3 ... 1.0
    /// offset에 2가 들어온 경우: 1.0, 1.1, 1.2, 1.3 ... 2.0

    /// 0.0 ~ 1.0까지의 값: 0.0, 0.1, ... 0.9, 0.8, 0.9, 1.0
    let reducedValue = offset - floor(offset)
    print(offset, reducedValue)
    /// 움직인 각도
    let value = 1.0-(cos(2*reducedValue*Double.pi)+1)/2
    let angle = CGFloat(Double.pi*value*0.3)
    let translation = CGFloat(20*value)
    let scaleFactor = CGFloat(1+value)

    let affineTransform = CGAffineTransform(translationX: size.width*0.5, y: size.height*0.5)
      .rotated(by: CGFloat(angle))
      .translatedBy(x: -size.width*0.5+translation, y: -size.height*0.5-translation)
      .scaledBy(x: scaleFactor, y: scaleFactor)

    return ProjectionTransform(affineTransform)
  }

* 전체 코드: https://github.com/JK0369/ExGeometryEffect-SwiftUI
