[iOS - UI Custom] 11. Auto layout (programmatically)

*storyboard적인 오토레이아웃 및 개념은 밑 링크 참고

https://ios-development.tistory.com/30?category=889410

[iOS - swift] 12. 오토 레이아웃(auto layout)



* 실제적으로 유용하게 오토 레이아웃을 사용하는 방법은

아래 있는 글 중  "4. 쉽게 사용하는 autolayout"부분 참고



1. 오토레이아웃

 기기의 화면 크기가 변해도 사용자 입장에서 뷰의 비율이 동일하게끔 보이도록 배치하는 것

 - 각 view들에게 constraints를 주어서 가능하게함

 (뷰와 뷰 사이의 여백, 뷰의 크기 등)





* 오토 레이아웃이 없다면?

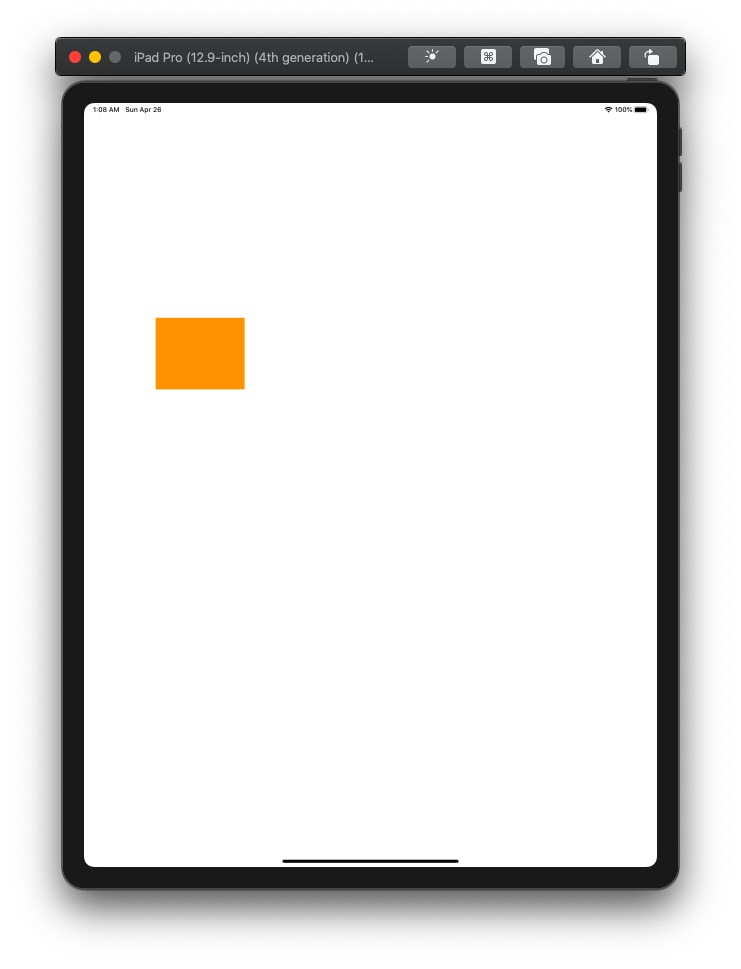

아이폰 pro max화면으로 뷰를 놓고 아이패드 12.9인치에서 실행하면?



설계

---

크기 변하지 않음, 위치도 중앙이 아님

---

2. 사용방법

1) constraints값이 유지되도록 각 뷰를 설정

staticView.translatesAutoresizingMaskIntoConstraints = false
greenView.translatesAutoresizingMaskIntoConstraints = false
staticView.translatesAutoresizingMaskIntoConstraints = false

greenView.widthAnchor.constraint(equalToConstant: 80).isActive = true
greenView.heightAnchor.constraint(equalToConstant: 50).isActive = true
greenView.centerXAnchor.constraint(equalTo: self.view.centerXAnchor).isActive = true
greenView.centerYAnchor.constraint(equalTo: self.view.centerYAnchor).isActive = true

greenView.widthAnchor.constraint(equalToConstant: 100).isActive = true
greenView.heightAnchor.constraint(equalTo: greenView.widthAnchor, multiplier: 16/9).isActive = true


---



  (3) safe area를 기준으로 뷰 설정

greenView.topAnchor.constraint(equalTo: self.view.safeAreaLayoutGuide.topAnchor).isActive = true
greenView.leadingAnchor.constraint(equalTo: self.view.safeAreaLayoutGuide.leadingAnchor).isActive = true
greenView.trailingAnchor.constraint(equalTo: self.view.safeAreaLayoutGuide.trailingAnchor).isActive = true
greenView.bottomAnchor.constraint(equalTo: self.view.safeAreaLayoutGuide.bottomAnchor).isActive = true

---

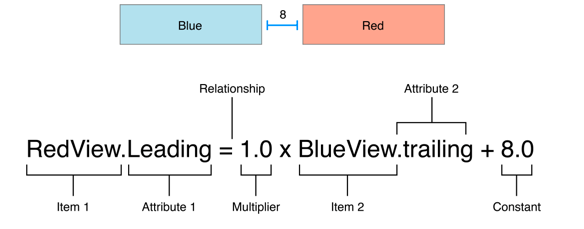

  (4) 특정 뷰를 기준으로 뷰를 배치

  ※ 주의할점은 "간격"을 입력하는 것이 아닌, "좌표기준"으로 입력하는 것 ( 마이너스 값이 있을 수 있음 )

   회색 뷰를 기준으로 오른쪽에 초록색 배치

greenView.leadingAnchor.constraint(equalTo: staticView.trailingAnchor, constant: 3).isActive = true
greenView.trailingAnchor.constraint(equalTo: self.view.safeAreaLayoutGuide.trailingAnchor, constant: -3).isActive = true
greenView.bottomAnchor.constraint(equalTo: self.view.safeAreaLayoutGuide.bottomAnchor, constant: -350).isActive = true
greenView.topAnchor.constraint(equalTo: self.view.safeAreaLayoutGuide.topAnchor, constant: 350).isActive = true

---



3. 간편화하여 코딩

- ".isActive = true"를 일일이 달아주는 번거로움을 제거

- NSLayoutConstraint.activate ( constraints배열 )

let cons = [
    lbl1.centerXAnchor.constraint(equalTo: self.view.centerXAnchor),
    lbl1.topAnchor.constraint(equalTo: self.view.topAnchor, constant: 100),
    lbl1.bottomAnchor.constraint(equalTo: self.view.bottomAnchor, constant: 300)
]
NSLayoutConstraint.activate(cons)

---

4. 쉽게 사용하는 autolayout

- extension으로 UIView에 메소드를 추가하여 구현

 (각 padding, size도 매개변수로 받아서 특정 내부 여백과 뷰의 크기를 설정할 수 있게끔 구현)

// ViewController.swift
extension UIView {
    func anchor(top: NSLayoutYAxisAnchor?,
                right: NSLayoutXAxisAnchor?,
                bottom: NSLayoutYAxisAnchor?,
                left: NSLayoutXAxisAnchor?,
                padding: UIEdgeInsets = .zero,
                size: CGSize = .zero) {

        translatesAutoresizingMaskIntoConstraints = false

        if let top = top {
            topAnchor.constraint(equalTo: top, constant: padding.top).isActive = true
        }

        if let right = right {
            rightAnchor.constraint(equalTo: right, constant: -padding.right).isActive = true
        }

        if let bottom = bottom {
            bottomAnchor.constraint(equalTo: bottom, constant: -padding.bottom).isActive = true
        }

        if let left = left {
            leftAnchor.constraint(equalTo: left, constant: padding.left).isActive = true
        }

        if size.width != 0 {
            widthAnchor.constraint(equalToConstant: size.width).isActive = true
        }

        if size.height != 0 {
            heightAnchor.constraint(equalToConstant: size.height).isActive = true
        }
    }
}

번외)

* superview속성 : superview.anchor와 같은 속성을 이용하여 코딩하면 UI설정에 더욱 용이

---

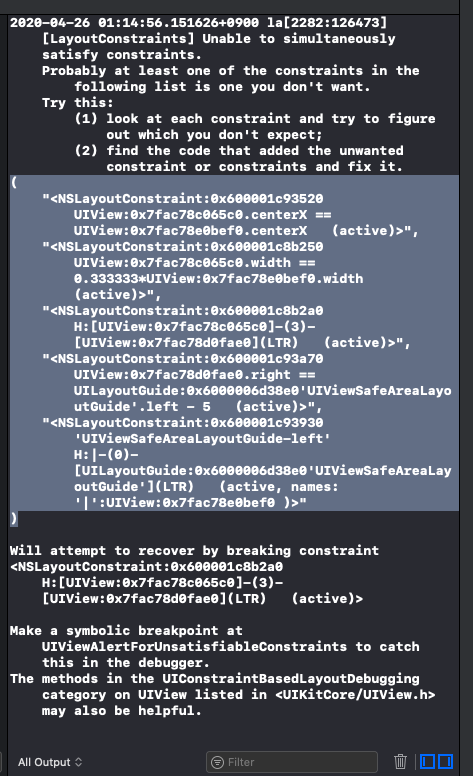

5. 프로그래밍으로 작성한 Constraints를 가시적으로 보는방법 (console창 메시지 이용)

   * autolayout을 설정하다보면 오류 메시지가 뜨는데, 오류가 나는 부분을 찾기가 힘듦



()부분을 아래 홈페이지에 붙여넣기

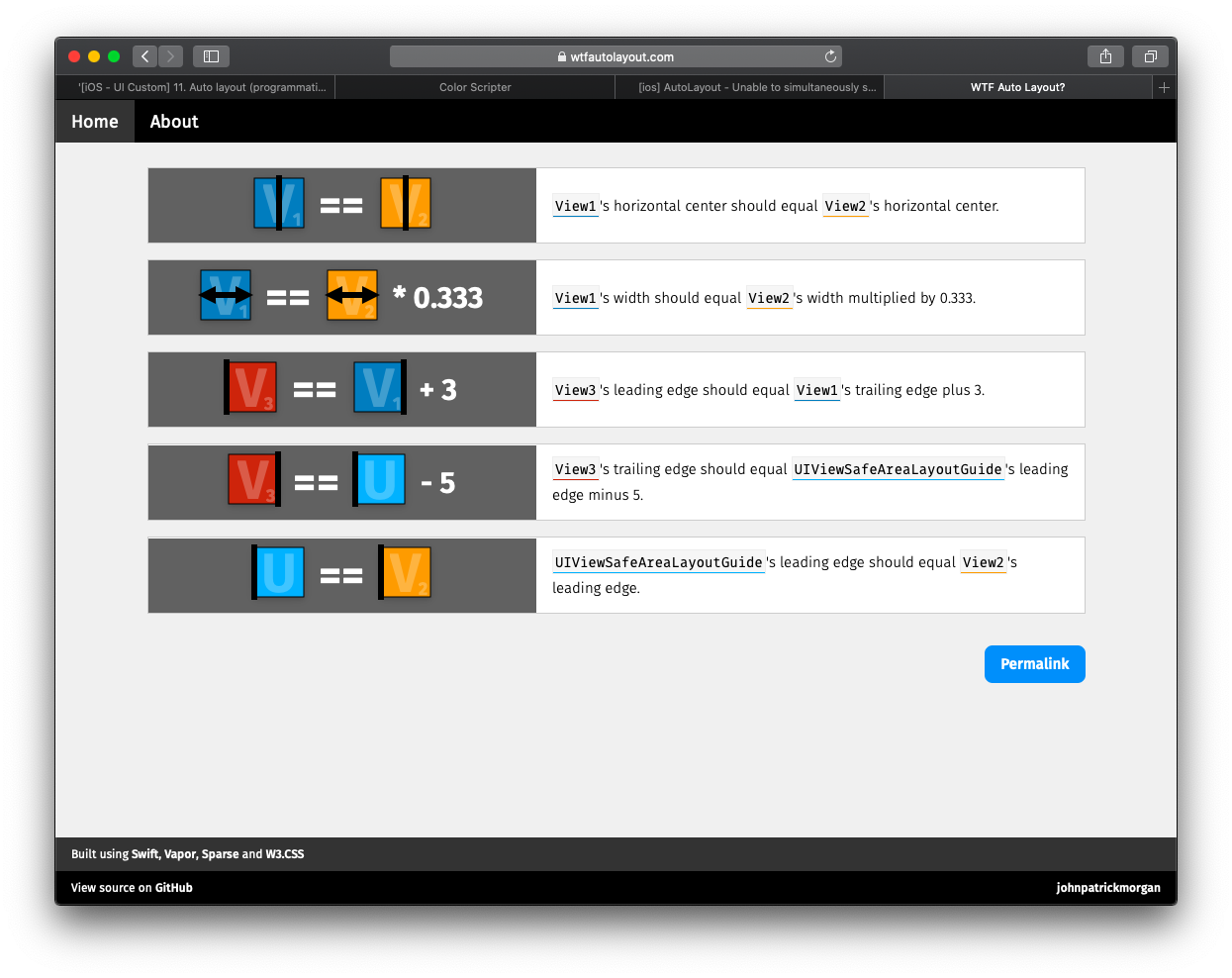

autolayout 설정한 것을 가시적으로 보여주는 사이트

자신이 설정한 constraint을 보면서 오류가 있는지 체크 : 5번째에 오류가 있는 constraints라는 것을 확인



* autolayout을 쉽게 설정하기 - SnapKit 이용 : ios-development.tistory.com/90

[iOS - swift] Snapkit 프레임워크 (autolayout을 쉽게)
